Instalación de un Cartucho FINE

Esta impresora es una impresora de inyección de tinta monocroma. Si se instala un cartucho FINE opcional se puede imprimir en color.

Importante

  • Utilice rápidamente el cartucho FINE instalado. Tras agotar la tinta del cartucho FINE, sustitúyalo por un cartucho FINE nuevo o por el protector de contacto.

Procedimiento de instalación

Para instalar un cartucho FINE, siga el procedimiento que se indica a continuación.

Importante

  • No toque los contactos eléctricos (A) ni los inyectores del cabezal de impresión (B) del cartucho FINE. Si lo hace, es posible que la impresora no imprima correctamente.

  • Instale un Cartucho FINE inmediatamente y no deje la impresora con el cartucho FINE o el protector de contacto extraído.

  • Instale un nuevo cartucho FINE. Si instala un cartucho FINE usado, es posible que los inyectores se obstruyan.

  • Una vez instalado un cartucho FINE, no lo extraiga de la impresora ni lo deje expuesto sin protección. De lo contrario, el cartucho FINE se secará y la impresora no funcionará correctamente cuando vuelva a instalarlo. Para mantener una calidad de impresión óptima, utilice los cartuchos FINE durante seis meses a contar desde el primer uso.

Nota

  • Es posible que la tinta de color se consuma aunque se imprima un documento en blanco y negro o aunque se haya especificado la impresión en blanco y negro.

    Durante la limpieza estándar y la limpieza a fondo del cabezal de impresión, se consume tanto tinta de color como tinta negra; estos procedimientos pueden ser necesarios para mantener el rendimiento de la impresora. Cuando la tinta se agote, sustituya inmediatamente el cartucho FINE por uno nuevo.

  1. Compruebe que la impresora está encendida.

  2. Abra la cubierta/unidad de escaneado (C).

    El soporte del cabezal de impresión (D) se mueve a la posición de sustitución.

    Precaución

    • No sujete el soporte del cabezal de impresión para pararlo o moverlo a la fuerza. No toque el soporte del cabezal de impresión hasta que se haya detenido por completo.

    Importante

    • Es posible que el interior de la impresora esté manchado de tinta. Cuando sustituya el cartucho FINE tenga cuidado de no mancharse las manos ni la ropa. Puede limpiar fácilmente el interior de la impresora con un pañuelo de papel o algo similar.

    • No toque las piezas metálicas ni cualquier otra pieza del interior de la impresora.

    • Si la cubierta/unidad de escaneado permanece abierta durante más de 10 minutos, el soporte del cabezal de impresión podría desplazarse y la luz de Alarma (Alarm) encenderse. En tal caso, cierre la cubierta/unidad de escaneado y vuelva a abrirla.

  3. Retire el protector de contacto.

    1. Sujete las aletas y abra la tapa de bloqueo del cartucho.

    2. Saque el protector de contacto.

    3. Guarde el protector de contacto en el bolsillo derecho de la impresora.

    Importante

    • Asegúrese de guardar el protector de contacto en la impresora y consérvelo con cuidado. Tras agotar la tinta del cartucho FINE, sustitúyalo por el protector de contacto.

  4. Prepare un nuevo cartucho FINE.

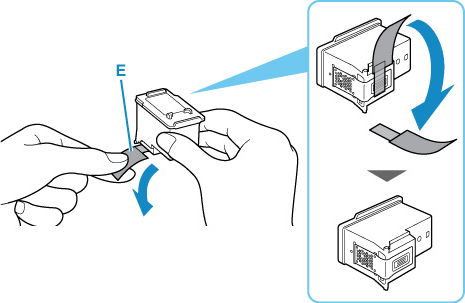

    1. Saque un cartucho FINE nuevo del paquete y quite con cuidado la cinta protectora (E).

    Importante

    • Si sacude un cartucho FINE, la tinta podría derramarse y mancharle las manos y el área circundante. Manipule el cartucho FINE con cuidado.

    • Tenga cuidado de no mancharse las manos ni las zonas circundantes con la tinta de la cinta protectora que ha quitado.

    • No vuelva a colocar la cinta protectora una vez retirada. Tírela de acuerdo con la normativa local relativa al tratamiento de residuos.

    • No toque los contactos eléctricos ni los inyectores del cabezal de impresión de un cartucho FINE. Si lo hace, es posible que la impresora no imprima correctamente.

  5. Instale el cartucho FINE.

    1. Ponga un cartucho FINE nuevo en el soporte del cabezal de impresión.

    2. Cierre la tapa de bloqueo del cartucho para bloquear el cartucho FINE en su sitio.

      Apriete la tapa de bloqueo del cartucho hasta oír un clic.

  6. Cierre la cubierta/unidad de escaneado con cuidado.

    Nota

    • Si aparece un mensaje de error en la pantalla LCD (pantalla de cristal líquido) después de cerrar la cubierta/unidad de escaneado, lleve a cabo las acciones oportunas.

    • Al iniciar la impresión tras sustituir un cartucho FINE, la impresora comenzará automáticamente a limpiar el cabezal de impresión. No lleve a cabo ninguna otra operación hasta que la impresora haya finalizado la limpieza del cabezal de impresión.

    • Si la alineación del cabezal de impresión no es correcta, tal como indiquen las líneas rectas impresas mal alineadas, o indicaciones similares, ajuste la posición del cabezal de impresión.

    • La impresora puede hacer ruido mientras funciona.
